422A系列外螺紋中徑測量?jī)x（外螺紋指示量規）
比較法測量，高精度，耐磨，三點測量，測量范圍可調，同螺距測頭可公用。適合快速大批量檢測。
別名：可調式外螺紋指示量規,外螺紋比較儀,外螺紋檢測儀
| 名稱： | 422A系列外螺紋中徑測量?jī)x（外螺紋指示量規） |
| 別名： | 可調式外螺紋指示量規,外螺紋比較儀,外螺紋檢測儀 |
| 品牌： | KORDT |
| 類別： | 外螺紋中徑測量 |
| 產地： | 德國 |
| 測量范圍： | 6.00 mm ~ 182.00 mm |
| 測頭行程： | 16.00 |
| 測量行程 ： | 6 - 22mm，22 - 38mm，38 - 54mm，54 - 70mm，70 - 86mm，86 - 102mm，102 - 118mm，118 - 134mm，134 - 150mm，150 - 166mm，166 - 182mm， |
| 顯示方式 ： | 指針表，數顯表，電腦 |
| 顯示精度 ： | 0.01 mm |
| 測點材質 ： | 硬質合金 |
| 用途： | 外螺紋大批量檢測 |
| 量?jī)x特性： | 便攜, 大量程, 再現性好, 重復性好, 高壽命, 可定制適合大批量 |
三個測頭圍著工件排列，保測量時工件的安全定位。能夠檢測出凸輪型和橢圓形這樣的形狀誤差。KORDT測量?jī)x的螺紋可以按照國內和標準進行檢測，特殊螺紋除外（如球螺紋，鋸齒螺紋）

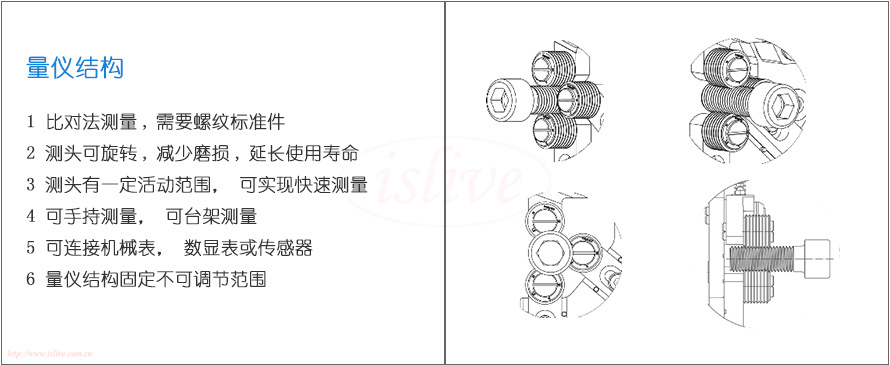

量?jī)x結構
1；比對法測量，需要螺紋標準件

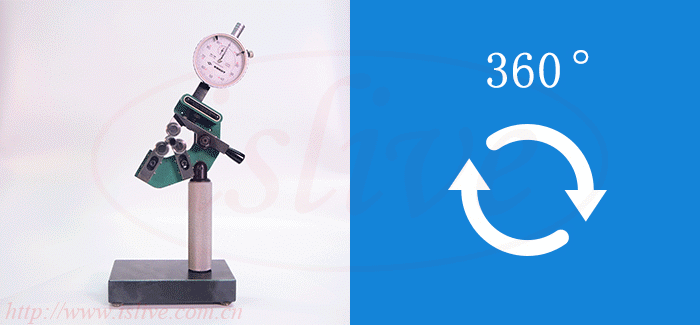

2：測頭可旋轉，減少磨損，延長使用壽命

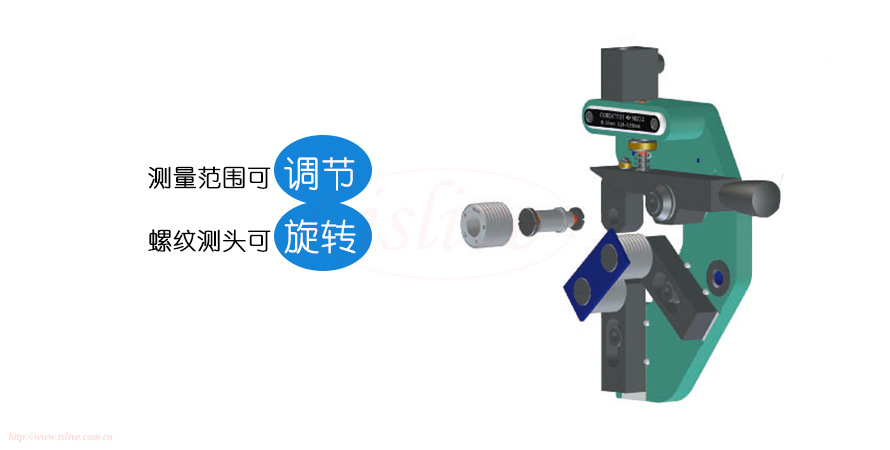

3：測頭有定活動范圍，可實現快速測量

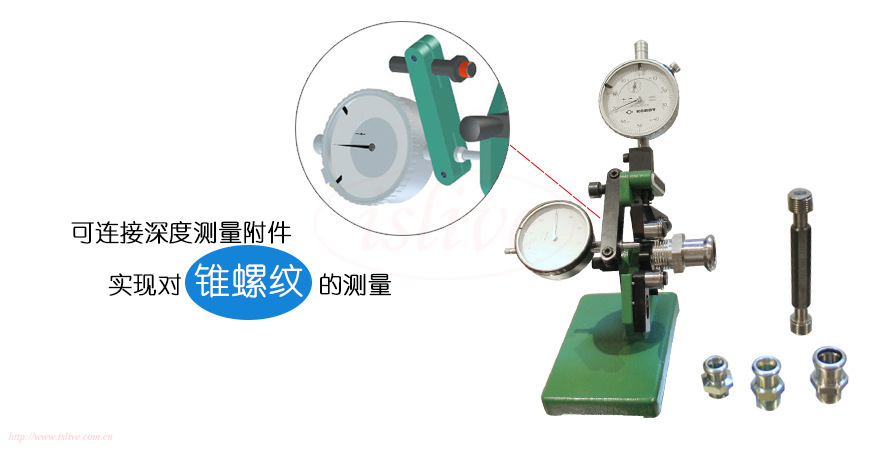

4：可手持測量，可臺架測量
5：可連接機械表，數顯表或傳感器
6：量?jī)x結構固定不可調節范圍

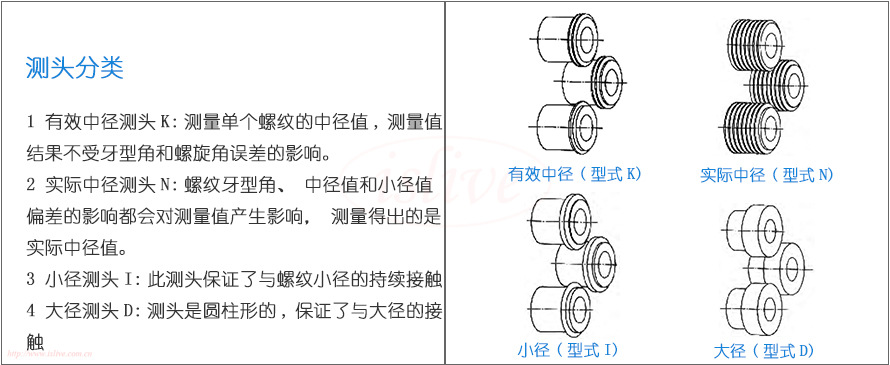

測頭分類
1：有效中經測頭K：測量單個螺紋的中經值，測量值結果不受牙形角和螺旋角誤差的影響。
2：實際中經測頭N：螺紋牙型角、中經值和小經值偏差的影響都會對測量值產生影響，測量得出的是實際中徑值。
3：小徑測頭I：次側頭保證了與螺紋小徑的持續接觸
4：大徑測頭D：測頭是圓柱形的，保證了與大徑的接觸

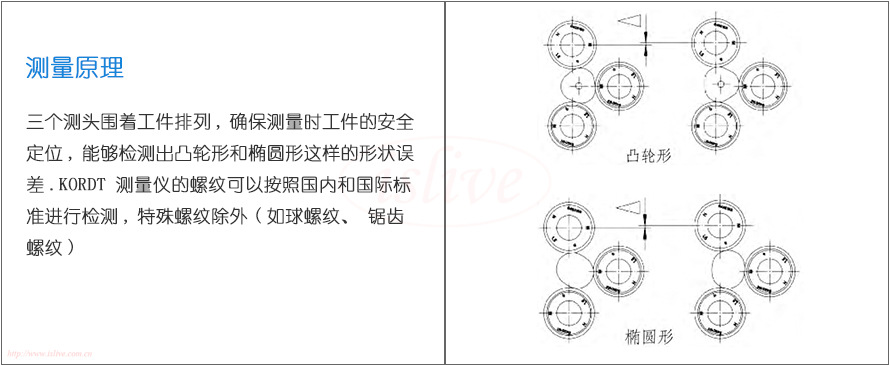

測量原理
三個測頭圍著工件排列，保測量時時工件的安全定位，能夠檢測出凸輪形和橢圓形這樣的形狀誤差，KORDT測量?jī)x的螺紋可以按照國內和標準進行檢測，特殊螺紋除外（如球螺紋、鋸齒螺紋）
