溫馨提示：七屆“藍橋杯”全國軟件和信息技術專業人才大賽單片機項目選用IAP15F2K61S2芯片，CT107D單片機開發板標配芯片為STC89C52或STC12C5A60S2，

支持芯片說明

      宏晶科技：STC89C52 STC12C5A60S2  STC11/10x系列

      ATmel AVR系列：ATmega16、ATmega8515

      ATmel 51系列：AT89S52

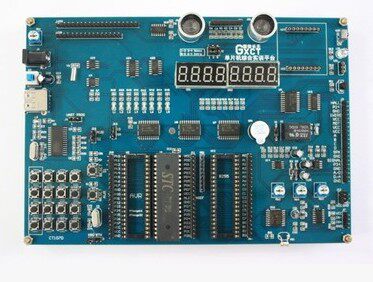

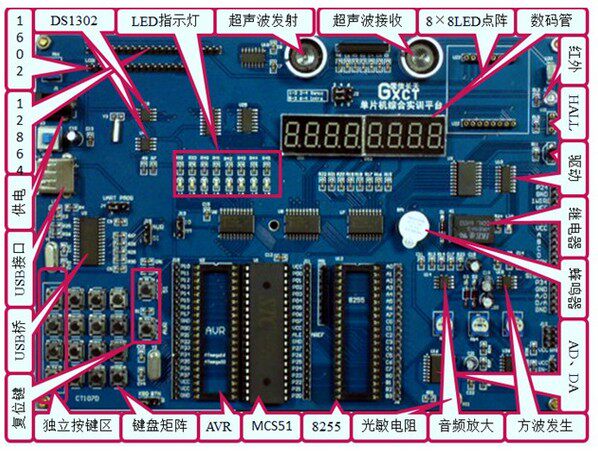

硬件資源介紹

4*4鍵盤矩陣（其中4個可以作為獨立按鍵使用）

8個LED指示燈

8位8段共陽數碼管

紅色共陽8*8LED點陣

LCM1602模塊

AD、DA轉換芯片PCF8591

EEPROM芯片AT24C02

USB轉串口、并口模塊（USB-ISP）

繼電器模塊

蜂鳴器模塊

LCM 12864接口

紅外一體頭1838

紅外發射管

HALL器件接口（感應磁場強度）

DS1302時鐘芯片

數字溫度傳感器DS18B20

光敏器件

超聲波收發模塊

LM386音頻功放模塊（可驅動無源揚聲器，用于音樂播放實驗）

LM324放大模塊（差分放大電路，放大壓力傳感器輸出的差分信號）

NE555信號發生模塊（用于頻率測量實驗）

直流電機接口

步進電機接口

8255 IO擴展芯片插座（可用于IO擴展）

12、板子尺寸：9.0cm*5.0cm

測試說明

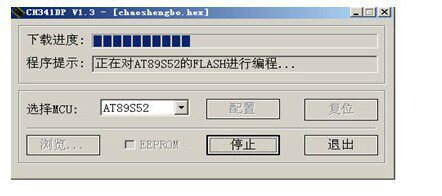

1、ATMEL AT89S52單片機單片機程序下載方法：

一步：安裝CH341 USB驅動驅動程序

二步：將下載方式選擇跳線配置為PROG

三步：選擇MCU類型（AT89S52），開始下載。

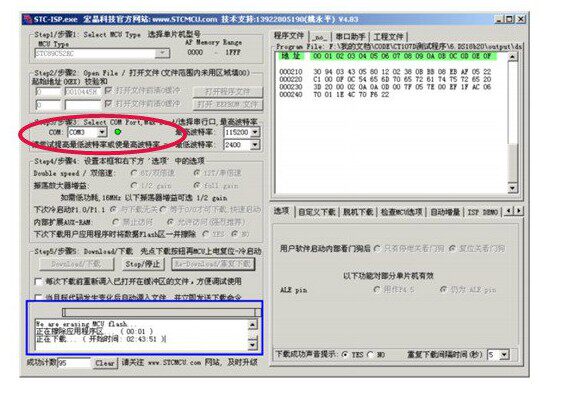

2、宏晶STC89C52RC下載

一步：安裝CH341USB轉串口驅動程序

二步：選擇串口號

三步：在STC-ISP軟件中完成串口號、MCU類型等配置

四步:點擊Download按鈕，并按下紅色冷啟動按鍵。

發貨清單

1、單片機開發板一塊（STC12C5A60S2單片機一塊或STC89C52RC單片機一塊）

2、USB供電線1根

3、產品光盤資料或發送電子資料至郵箱

開發板資料:包括原理圖，數據手冊，開發軟件和相關程序。

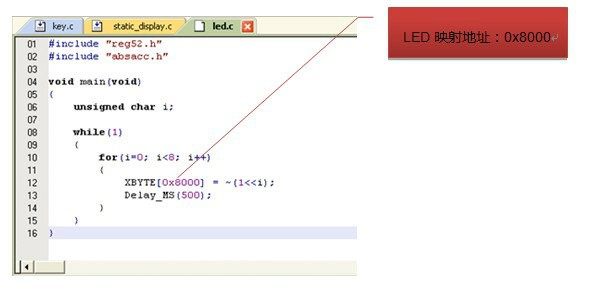

本開發板為具有IO映射和存儲器映射兩種編程方式。IO映射簡單直接，易理解；存儲器映射編程程序結構簡潔，代碼效率較高。下面以LED流水燈為例介紹存儲器映射編程方式。注意：在使用存儲器映射編程方式前，需要將跳線J13調整為MM模式：

實驗代碼

   1、常用單片機接口電路實驗

    2、常用單片機片內資源實驗

光盤資料

更新時間：2024/11/5 9:51:23
